N7718

Cisco Nexus 7000 系列交换机
© 2012 思科和/或其附属机构。保留所有权利。本文档中所含信息是思科公开发布的信息。 第 1 页(共 4 页)
产品概述
Cisco Nexus® 7000 系列交换机将高可扩展性水平与操作灵活性结合在一起。
Cisco Nexus 7000 系列交换机为 Cisco® 统一交换架构奠定了基础。这是模块化的数据中心级产品线,针对具有高扩展性的 1/10/40/100 千兆位以太网设计,提供了流量可以扩展到 17 Tb/秒 (Tbps) 以上的交换体系结构。该系列旨在满足承载最关键业务的数据中心的需求,提供了连续系统操作和虚拟的普适性服务。Cisco Nexus7000列基于已在实践中得到证明的 Cisco NX-OS 软件操作系统,同时强化了功能,可以提供实时系统升级,具有卓越的可管理性和可服务性。
0.00
0.00
数量:
立即购买
加入购物车

Cisco Nexus 7000 系列交换机
© 2012 思科和/或其附属机构。保留所有权利。本文档中所含信息是思科公开发布的信息。 第 1 页(共 4 页)
产品概述
Cisco Nexus® 7000 系列交换机将高可扩展性水平与操作灵活性结合在一起。
Cisco Nexus 7000 系列交换机为 Cisco® 统一交换架构奠定了基础。这是模块化的数据中心级产品线,针对具有高扩展性的 1/10/40/100 千兆位以太网设计,提供了流量可以扩展到 17 Tb/秒 (Tbps) 以上的交换体系结构。该系列旨在满足承载最关键业务的数据中心的需求,提供了连续系统操作和虚拟的普适性服务。Cisco Nexus7000列基于已在实践中得到证明的 Cisco NX-OS 软件操作系统,同时强化了功能,可以提供实时系统升级,具有卓越的可管理性和可服务性。
Cisco Nexus 7000 系列交换机
产品手册
© 2012 思科和/或其附属机构。保留所有权利。本文档中所含信息是思科公开发布的信息。 第 1 页(共 4 页)
产品概述
Cisco Nexus® 7000 系列交换机将高可扩展性水平与操作灵活性结合在一起。
Cisco Nexus 7000 系列交换机为 Cisco® 统一交换架构奠定了基础。这是模块化的数据中心级产品线,针对具
有高扩展性的 1/10/40/100 千兆位以太网设计,提供了流量可以扩展到 17 Tb/秒 (Tbps) 以上的交换体系结构。
该系列旨在满足承载最关键业务的数据中心的需求,提供了连续系统操作和虚拟的普适性服务。Cisco Nexus
7000列基于已在实践中得到证明的 Cisco NX-OS 软件操作系统,同时强化了功能,可以提供实时系统升级,具
有卓越的可管理性和可服务性。
作为下一代交换机平台中的首款产品,Cisco Nexus 7000 系列(图 1)提供了内在灵活性,同时结合了针对数
据中心的可用性、稳定性、可扩展性和易管理性而优化的功能。

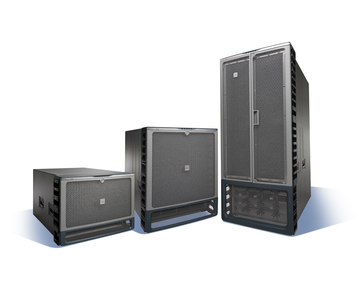

图 1. Cisco Nexus 7000 系列

特性和优点
Cisco NX-OS 与 Cisco Nexus 7000 系列的结合提供了全面的功能集并实现了无中断操作,共有四种封装形式:
● 18 插槽机箱拥有 18 个前置模块插槽,在紧凑的水平封装中实现了一侧到另一侧的空气流通,集成有专用的线
缆管理。
● 10 插槽机箱拥有 10 个前置垂直模块插槽,使用从前向后空气流通,集成有线缆管理系统。
● 9 插槽机箱拥有 9 个前置模块插槽,在紧凑的水平封装中实现了一侧到另一侧的空气流通,集成有专用的线缆
管理。
● 4 插槽机箱的所有模块插槽前置,使用小型封装,从侧面向后部空气流动,集成有专用的线缆管理。
© 2012 思科和/或其附属机构。保留所有权利。本文档中所含信息是思科公开发布的信息。 第 2 页(共 4 页)
可扩展、完全分布式的交换体系结构最多由五个交换架构模块组成,机箱背板提供了每插槽高达 550 Gbps 的
带宽,9 插槽、10 插槽和 18 插槽交换机中的转发容量分别可达 8.8 Tbps、9.9 Tbps 和 18.7 Tbps。在与内置
的交换架构系统结合使用时,4 插槽机箱可提供最高 1.92 Tbps 的转发容量。
9 插槽、10 插槽和 18 插槽机箱的背板设计以及 4 插槽机箱的底板设计可以根据需求变化进行灵活的技术升级,
提供了持续的投资保护。
Cisco Nexus 7000 4 插槽交换机机箱
Cisco Nexus 7000 4 插槽机箱带有两个 I/O 模块插槽,支持最高 96 个千兆位和万兆位以太网端口、12 个 40
千兆位以太网端口以及 4 个 100 千兆位以太网端口,可以满足中小型数据中心、主机托管、访问层和聚集层部
署、高速核心部署以及较小业务区的需求。Cisco Nexus 7000 4 插槽机箱还有两个专用的管理引擎插槽,用于
提供完全冗余和高可用性。4 插槽机箱无需交换架构模块。本地 I/O 模块交换架构背靠背连接以形成双级交叉,
用于 I/O 模块与管理引擎的互连。底板容量由安装的 I/O 模块确定。
● 侧面到后面的空气流动可增加在七机架单元 (7RU) 空间中的使用密度,优化了机架空间的使用。通过密度优化,
在 42RU 机架中实现了可堆叠高达 6 个 4 插槽机箱的容量。
● 带有内置风扇和控制器冗余的风扇单元可帮助确保系统的稳定性,并支持风扇单元热插拔。风扇单元位于机箱
顶部,从机箱右侧经过线路卡和管理引擎插槽吸入空气,并通过机箱左侧的空闲空间进一步吹送。然后,空气
继续流动到顶部的风扇单元,最终从机箱背部的通风孔排出。
●虽然 Nexus 7004 没有交换架构模块,但仍实现了交换架构冗余。如果 I/O 模块之一上的本地交换架构出现故
障,则整个 I/O 模块将转为脱机。
●所有模块,包括电源和风扇单元,均可从前部访问。
Cisco Nexus 7000 9 插槽交换机机箱
●Cisco Nexus 7000 9 插槽机箱有高达七根 I/O 模块插槽,支持最高 336 个千兆位和万兆位以太网端口、42 个
40 千兆位以太网端口以及 14 个 100 千兆位以太网端口,能够满足任务关键型园区核心和数据中心部署的需求。
它有两个专用管理引擎插槽用于提供完全冗余和高可用性。
●侧面到侧面的空气流动可增加在 14RU 空间中的使用密度,优化了机架空间的使用。通过密度优化,在 42RU
机架中实现了可堆叠高达 3 个 9 插槽机箱的容量。
●速度可独立调节的系统和交换架构风扇为整个系统提供了高效的冷却能力。风扇单元冗余功能可帮助确保系统
的稳定性,并能支持风扇单元的热插拔。
●I/O 模块、管理引擎模块和交换架构模块可从前部访问。电源和风扇单元则从后部访问。
Cisco Nexus 7000 10 插槽交换机机箱
●Cisco Nexus 7000 10 插槽机箱有高达八根 I/O 模块插槽,支持最高 384 个千兆位和万兆位以太网端口、48
个 40 千兆位以太网端口和 16 个 100 千兆位以太网端口,能够满足大型数据中心部署的需求。它有两个专用管
理引擎插槽用于提供完全冗余和高可用性。
●从前向后的空气流动有助于确保使用 Cisco Nexus 7000 10 插槽机箱时,可以在不增加复杂性的情况下满足热
通道和冷通道部署需求。
●该系统使用了双路系统和交换架构风扇单元用于冷却。每个风扇单元均有冗余,采用了速度独立可调的风扇,
© 2012 思科和/或其附属机构。保留所有权利。本文档中所含信息是思科公开发布的信息。 第 3 页(共 4 页)
能够根据外界温度自动调整,在帮助减少管理良好的设施中的能源消耗同时,确保交换机最优运行。该系统设
计提高了冷却效率并提供了冗余功能,可以实现热插拔而不会影响系统;如果任何单个风扇或整个风扇单元出
现故障,系统可继续运行而不会出现冷却效率明显下降。
●该系统支持可选的空气过滤器,用于帮助确保系统中流动的是清洁空气。增加空气过滤器可以满足网络设备配
置标准 (NEBS) 要求。
●I/O模块化和管理引擎可从前部访问,交换架构模块、电源和风扇单元可从后部访问。
Cisco Nexus 7000 18 插槽交换机机箱
●Cisco Nexus 7000 18 插槽机箱有高达 16 根 I/O 模块插槽,支持最高 768 个千兆位和万兆位以太网端口、
96 个 40 千兆位以太网端口和 32 个 100 千兆位以太网端口,能够满足最大型数据中心部署的需求。它有两个
专用管理引擎插槽用于提供完全冗余和高可用性。
●侧面到侧面的空气流动可增加在 25RU 空间中的使用密度,优化了机架空间的使用。通过密度优化,在标准
42RU 机架单元中可提供超过 16RU 的空闲空间,供线缆管理和布线系统使用。
●速度可独立调节的系统和交换架构风扇为整个系统提供了高效的冷却能力。风扇单元冗余功能可帮助确保系统
的稳定性,并能支持风扇单元的热插拔。
•I/O模块化和管理引擎可从前部访问,交换架构模块、电源和风扇单元可从后部访问。
Cisco Nexus 7000系列机箱通用组件
所有 Cisco Nexus 7000 系列机箱均包含以下组件:
•集成线缆管理系统,其设计支持完整配置的系统在交换机一侧或两侧布线的要求,实现了卓越的灵活性。所有
系统组件在布好线的情况下, 均可以方便地移除,简化了维护任务,实现最少的中断。
•机箱顶部的一系列 LED 清楚地提供了主要系统组件的状态概览,在需要进行进一步诊断时可向操作员发出警报。
这些 LED 报告电源、风扇、交换架构、管理引擎和 I/O 模块的状态。
•专用的可选前置模块开口避免了意外干扰系统中的布线和所安装模块的情况。透明的前置开口无需打开就能方
便地观察布线以及模块的指示灯和状态灯,减少了人工干扰造成故障的可能性。该开头支持双开功能,以便在
合适时提供灵活的操作和线缆安装。在系统的初始布线和日常管理中,都可以方便地彻底拆除开口。
节能设计
Cisco Nexus 7000 系列使用能效高达 90% 的电源,因发热而浪费的电力更少,与传统电源相比,可提供更多
电力供系统可提供更多电力供系统使用。
机箱中的风扇模块可以进行调整以补偿热特性的变化。在较低速度下,风扇消耗的电源更少。在 9 插槽机箱中,
风扇的设计是当某些插槽未使用时,将完全关闭与其对应的一排风扇。
Cisco Nexus 7000 系列的多台交换机可以整合在一起,实现高密度与性能的强大组合,用于支持设备虚拟化并
实现全面的稳定性和可用性功能。这一整合可以减少多个不充分负载和缺少灵活性的系统所浪费的能源,从而
提高能效。
