思科ACI与WAN的自动化整合-北京赛维博信科技发展有限公司
来源: | 作者:pmo58a406 | 发布时间: 2016-03-24 | 1339 次浏览 | 分享到:
在ACI和WAN整合的架构中，思科的Nexus 7000 系列交换机和ASR系列路由器(ASR9000 and
ASR 1000)部署在WAN的边界，用来连接不同site的ACI数据中心或者是客户远程的Branch。它们可以是客户网络中现有的设备，客户可以通过采用思科ACI和 WAN的整合实现业务的快速转型。

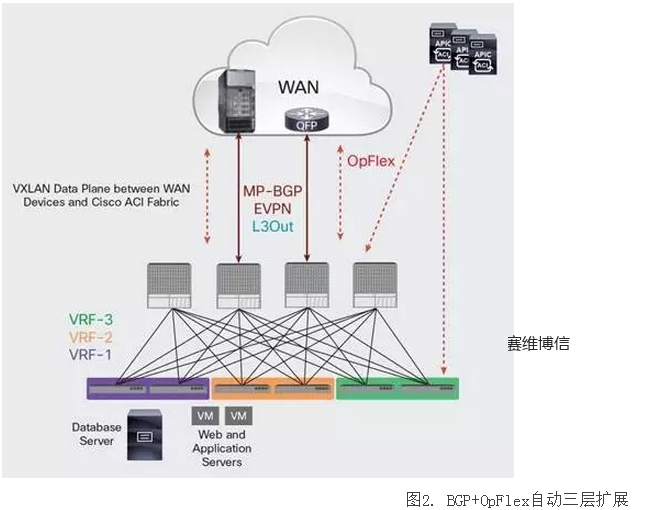

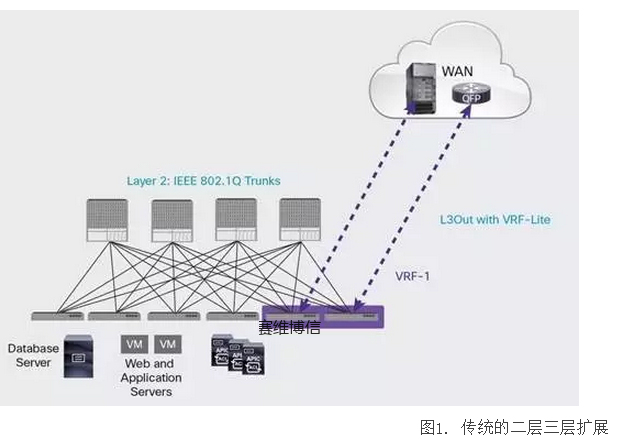

图(1)是现有的方式，通过在ACI Border Leaf上做二层或者三层的切换实现ACI和外界网络的互通互联。传统的SDN解决方案目前都是采用这个模型。这种方法的弊端是由于缺乏自动化，客户增减租户会导致在边界设备上的配置的复杂性，同时由于VLAN空间有限，这种方式在scaling上也有一定的局限性。           思科通过采用MP-BGP EVPN，结合OpFlex的技术，使得客户现在可以实现完整的数据中心的自动化，包括在WAN和DCI路由器上的自动化切换                 新的方案如图2所示主要采用了以下三个功能：
1.在ACI Spine交换机和WAN和DCI路由器之间有MP-BGP的控制平面，通过这个控制平面通告租户，主机，网段的信息。
2. 在ACI Spine交换机和WAN和DCI路由器之间有OpFlex的控制平面，OpFlex可以自动完成 路由器上面向ACI的所有相关部署。网络管理员只需要在APIC的控制器上配上一个对于3层外部的策略，APIC控制器就可以将所有相关的配置推送给Spine交换机，Spine交换机上运行着OpFlex的代理，他会把相关配置推送给WAN和DCI设备。
3. VxLAN作为数据转发层的封装，根据BGP学习到的转发表项，连通ACI和WAN。


这个方案通过开放的协议， 提供了数据中心和外部广域网域之间的三层互通，解决当今的数据中心的普遍挑战，运维简单而且扩展性很强。
