实验要求：

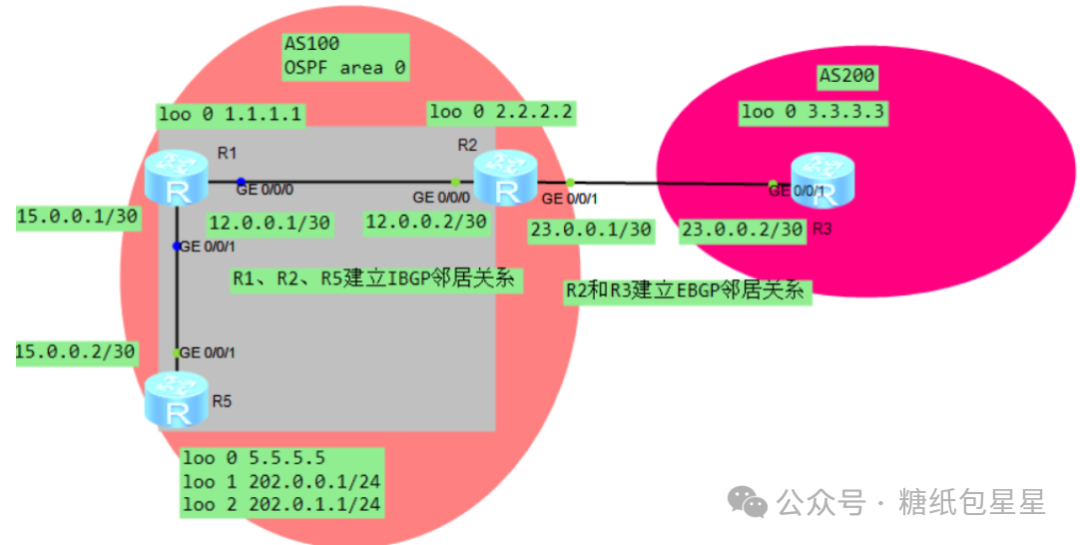

通过BGP建立实现R3和R5的通信
操作步骤如下：
1、配置好各路由器的IP地址以及回环地址，此步骤略
2、因为OSPF需要使用OSPF建立控制层面的关系，故R1、R2和R5在Area 0区域内进行OSPF配置，命令如下（举例R1，其他与此方法相同）：
启用BGP，后面跟AS系统号
宣告Route-id，建立邻居关系用
宣告和谁建立邻居关系，
通告BGP路由，（network、import）
1 [R1] router id 1.1.1.1 //全局模式下，设置RID，全局通用
2 [R1]ospf 1 //进入ospf
3 [R1]area 0.0.0.0 //area 0区域
4 [R1]network 1.1.1.1 0.0.0.0 //宣告端口地址网段以及回环地址，有什么说什么
5 [R1]network 15.0.0.0 0.0.0.3
6 [R1]network 12.0.0.0 0.0.0.3
1 [R1]bgp 100 //R1分别和R2、R2建立对等体关系
2 [R1-bgp]peer 2.2.2.2 as-number 100
3 [R1-bgp]peer 2.2.2.2 connect-interface LoopBack0 //创建bgp编号为100 ( 也就是AS100 )
4 [R1-bgp]peer 5.5.5.5 as-number 100 //配置BGP的Router ID
5 [R1-bgp]peer 5.5.5.5 connect-interface LoopBack0 //指定对等体的环回口IP地址及其所属的AS编号
6
7 [R2]bgp 100
8 [R2-bgp]peer 1.1.1.1 as-number 100
9 [R2-bgp]peer 1.1.1.1 connect-interface LoopBack0
10 [R2-bgp]peer 5.5.5.5 as-number 100
11 [R2-bgp] peer 5.5.5.5 connect-interface LoopBack0
12
13
14 [R5]bgp 100
15 [R5-bgp]peer 1.1.1.1 as-number 100
16 [R5-bgp]peer 1.1.1.1 connect-interface LoopBack0
17 [R5-bgp]peer 2.2.2.2 as-number 100
18 [R5-bgp]peer 2.2.2.2 connect-interface LoopBack0
19 [R5-bgp]network 202.0.1.0 24 //只宣告了一个业务层面的IP网段，另一个业务层面网段则是在OSPF中宣告了（宣告BGP路由的方式有network、import）
